Información Básica.
No. de Modelo.
MD-DH-T6441
Proceso de dar un título
CE
Garantía
1 años, 24 meses
Grado automática
Automático
Instalación
Escritorio
Tipo conducido
Eléctrico
tipo
equipo de pulverización sin aire asistido
tipo de método
automático
aplicación
recubrimiento de pcb
revestimiento
barniz
Paquete de Transporte
cajas de madera y espuma
Marca Comercial
minderhightech
Origen
Guangdong
Código del HS
8468800000
Capacidad de Producción
100 set/ mes
Descripción de Producto
Aplicaciones
Para rociar barniz lacado a PCB.
Característica:

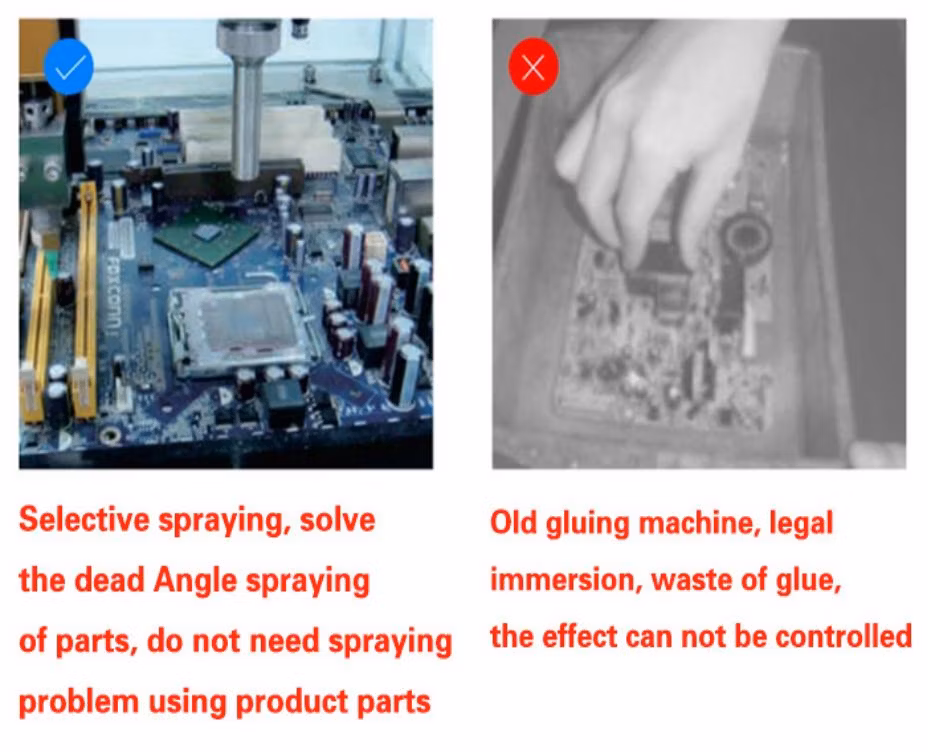

1) el movimiento de cuatro ejes X, y, Z, U puede realizar con precisión el proceso de pulverización selectiva para varias placas de circuitos para evitar áreas sin revestimiento como conectores.
2) el software y el equipo eléctrico están equipados con protección de seguridad y alarma sonora y visual en caso de anomalía.
3) el equipo está equipado con la función de inmersión automática de la válvula de goma en espera y la función de limpieza automática de la manguera de goma.
4) la anchura de la máquina de pulverización puede ajustarse según los diferentes tamaños de PCBA, con una precisión de ± 0,5mm.
5) el ancho de pulverización y el caudal de la válvula pueden controlarse con precisión a través de varios caudalímetros.
6) puede elegir una válvula o varias válvulas. Se pueden pulverizar varias válvulas simultáneamente o secuencialmente.
7) la máquina de curado UV puede ser irradiada 360 grados y puede ser instalada simultáneamente con UV&ir. La temperatura máxima de ir puede alcanzar los 80 ºC.
Especificación
| Modelo | MD-DH-T5331 | MD-DH-T6441 | MD-DH-T7551 | MD-DH-T8661 | |
| Carrera X(máximo:<1800mm) | 500mm | 600mm | 700mm | 800mm | |
| Carrera Y1Y2(máximo:<1100mm) | 300mm | 400mm | 500mm | 600mm | |
| Carrera Z | 100mm | 100mm | 100mm | 100mm | |
| Anchura de la línea de montaje (máx.:<1050mm) | 50-250mm ajustable | 50-350mm ajustable | 50-450mm ajustable | 50-550mm ajustable | |
| máquina de pulverización | |||||
| Sistema de pulverización (cabezal) | 1 o 2 o 3 | ||||
| Cubierta protectora de vidrio | Opcional | ||||
| Modo de accionamiento de los ejes X e Y. | Servomotor (módulo de tornillo de alta precisión opcional) | ||||
| Velocidad MÁXIMA de los ejes X e Y. | 1000mm/s | ||||
| Precisión del eje X Y. | 0,02 mm | ||||
| Interfaz de programación | cuadro de aprendizaje (pantalla táctil opcional) | ||||
| Velocidad máxima del eje Z. | 500mm/s | ||||
| Accionamiento del eje Z. | Servomotor (módulo de tornillo de alta precisión opcional) | ||||
| Almacenamiento de programas | 100groups/1000points por grupo | ||||
| Tanque | 5L/10L/20L(OPCIONAL) | ||||
| Material del tanque | acero inoxidable | ||||
| Encendido | 800W | ||||
| Potencia normal | 100W | ||||
| Velocidad del transportador | Máx. 300mm/s | ||||
| Dirección | → R(R→L) | ||||
| Modo de transporte | Cadena de acero inoxidable (motor paso a paso opcional) | ||||
| Ajuste de la anchura del raíl | Ajuste manual de la anchura (opcional ampliado automáticamente por el motor de pasos) | ||||
Configuración principal | Italia cinturón de Lartey | ||||
| Guía de cable HIWIN | |||||
| Relé OMRON | |||||
| Potencia | AC 110V-220V,50/60HZ | ||||
| Aire | 0,4-0,6Mpa | ||||
| Curado UV | |||||
| Velocidad de la línea de montaje | 0-1000mm/s opcional | ||||
| Anchura de línea de montaje | Fijo según el tamaño máximo del producto | ||||
| Material de la línea de montaje | Tipo de cadena | ||||
| Longitud de onda UV | 400nm~315nm | ||||
| Temperatura de ir | 40-80ºC opcional | ||||
| Método de disipación de calor | Refrigeración forzada por aire | ||||
| Potencia | AC 380V,50/60Hz | ||||
Consejos
Puesto que la configuración específica del equipo debe coincidir con los requisitos del producto y las condiciones reales, póngase en contacto con el servicio de atención al cliente para obtener más información sobre el producto.
Operación
* Tipo de escritorio, se puede colocar en la línea de producción.
* modo DIY, libre de los partidos de eje y cabezas, rango de número de cabeza es 1~12.
* opcional Inglés completo marcado cuerpo de la máquina, para ser aplicación internacional.
* Diseño multieje con aleación de aluminio de alta rigidez.
* Doble y tipo de eje, trabajo automático alternativamente, ahorrando el tiempo de colocación del objeto.
* la laca de alimentación automática, segura y silenciosa.
* los principales componentes de la máquina son de alta calidad, garantizan la fiabilidad y la precisión.
* modo DIY, libre de los partidos de eje y cabezas, rango de número de cabeza es 1~12.
* opcional Inglés completo marcado cuerpo de la máquina, para ser aplicación internacional.
* Diseño multieje con aleación de aluminio de alta rigidez.
* Doble y tipo de eje, trabajo automático alternativamente, ahorrando el tiempo de colocación del objeto.
* la laca de alimentación automática, segura y silenciosa.
* los principales componentes de la máquina son de alta calidad, garantizan la fiabilidad y la precisión.
* interfaz opcional de inglés/chino.
* Mobiliario y herramientas disponibles.
