Información Básica.
No. de Modelo.
CL-105TY
Especies
Troquelado y plegado de la máquina
Tipo de impresión de datos
Platina
Colocar Forma de Plantilla
Horizontal
Muere herramienta de corte
Placa de Acero
Computerizado
Computerizado
Grado automático
Automático
Aplicación
Materiales de Embalaje de Papel, Productos Adhesivos, Material de Aislamiento de Calor, Materiales Aislantes
tamaño máx. de hoja
1060*760mm
tamaño de hoja mínimo
400*340mm
tamaño máx. de troquelado
1060*746mm
tamaño de estampado máx
1060*746mm
velocidad mecánica máx
8000 S/H
velocidad de estampado máx
6500 S/H
ejes de extracción de lámina
Longitudinal 3,Transversal 2
presión de trabajo máx
350t
margen de agarre
9-17mm
Feeding Pile Height (with Pallet)
1400mm
Feeding Pile Height Feeding, Non Stop Mo
1100mm
Delivery Pile Height (with Pallet)
1300mm
alimentación del motor principal
15kw
Heating Plate Power(12 Zones, 2 Kw Each)
24kw
Paquete de Transporte
envasado al vacío
Especificación
7400× 5820× 2800mm
Marca Comercial
chenli
Origen
Wenzhou
Código del HS
84439119
Capacidad de Producción
10 juegos por mes
Descripción de Producto
La máquina de corte es hacer impresiones u otros productos de papel en una hoja de corte de acuerdo con los gráficos prediseñados. Bajo la acción de la presión, la máquina se corta, y la materia impresa u otra chapa-forma de desgaste blanco se enrolla en la forma deseada o corte. Proceso de operación: Arreglo de la cuchilla - versión superior - ajuste de la presión de la máquina - ajuste de las reglas - pegado de la esponja - poema prueba de presión corte de troqueles - ajuste de la presión - corte formal de troqueles - limpieza de residuos.
La máquina de troquelado China puede dividirse en tres categorías: Máquina de corte plano. Máquina de corte circular redonda plana, máquina de corte circular redonda prensada. Se utiliza principalmente para troquelado (rotura completa, media rotura), indentación y bronzing, laminación, descarga automática de residuos, Etc. la máquina de corte utiliza un cuchillo de acero, un molde de metal, un alambre de acero (o una plantilla tallada de una placa de acero), y aplica una cierta presión a través de la placa de grabado para enrollar el producto impreso o cartón en una determinada forma. Es un equipo importante para el procesamiento de envases post-prensa. Se utiliza principalmente para troquelado, desbrotado y estampado en frío de marcas, cartones, tarjetas de felicitación, etc. en la industria del embalaje y la decoración de papel.la máquina de destroquelado ofrecida por Chenli puede usarse para varios tipos de troquelado, no solo alimentación manual de papel, troquelado semiautomático, sino también troquelado automático de alta velocidad; Puede cortar cartón corrugado, cartón, pegatinas y troquelado Corte de goma, esponja, chapa metálica, etc.
Chenli es un constructor y diseñador de máquinas de troquelado automático de China. La empresa continuará mejorando, perfeccionando, mejorando, desarrollando nuevas máquinas de troquelado automático, aumentando la transformación tecnológica, y proporcionando productos de alta calidad y servicios perfectos para la industria de la impresión y el embalaje. Si está interesado, ofreceremos presupuesto en 24 horas.

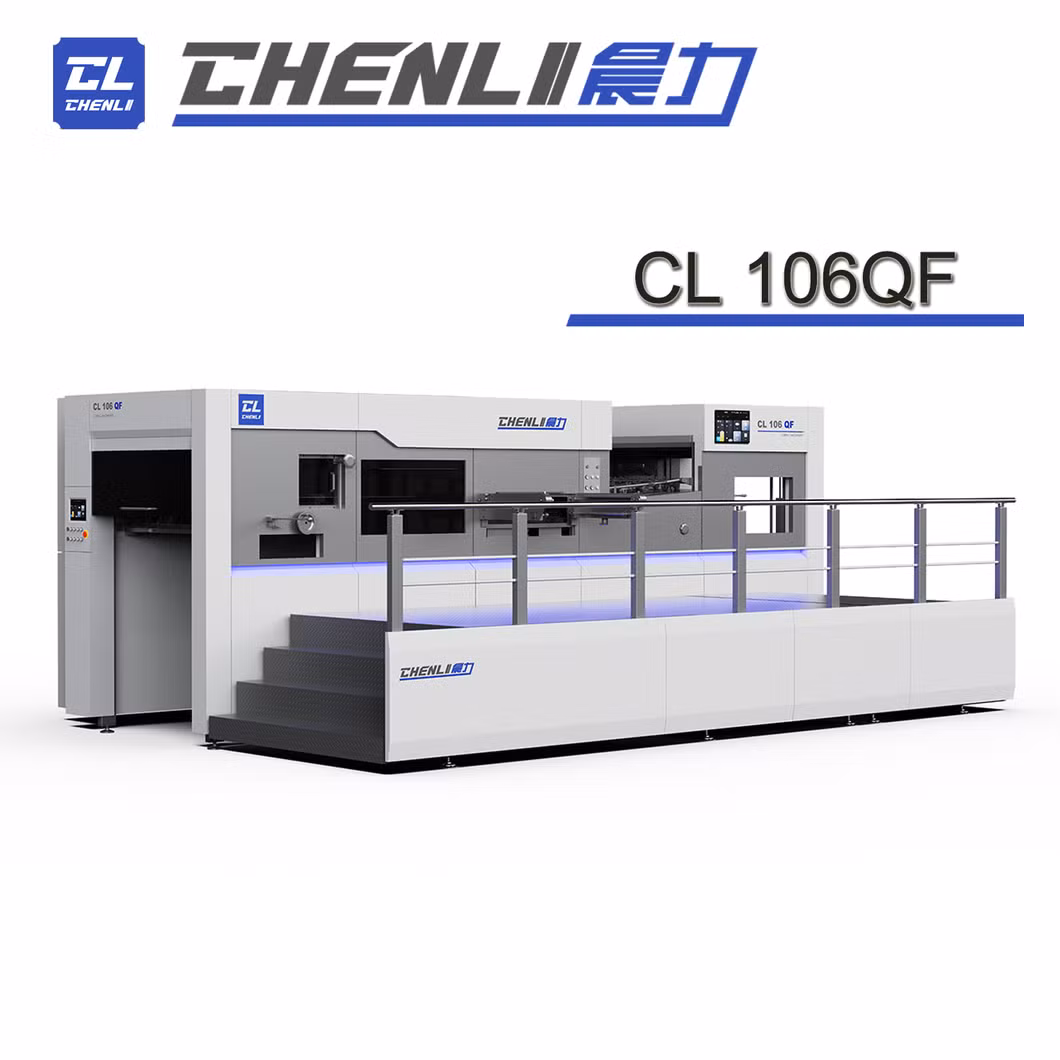

Máquina de troquelado automática de lecho plano
CL106 la máquina de troquelado de lecho plano automática tiene una estructura científica y altos requisitos para el procesamiento, la tecnología y los materiales. Tiene las características de alta eficiencia, fácil manejo, buen rendimiento de seguridad, gran fuerza de cizallamiento, estabilidad y durabilidad;
Alimentador sin parada
• alimentador de alta velocidad sin parada importado
• Protección anticolisión del alimentador
• ajuste eléctrico del alimentador
• "SMART" - función de arranque con un botón, el alimentador se encuentra automáticamente en su posición
• accionamiento de correa síncrono para garantizar la precisión del papel alimentación
• función de movimiento a izquierda y derecha de la bandeja de pilas
• ventiladores laterales ajustables para alimentación de papel
• función de preapilado de papel, función de alimentación de papel sin interrupción
• alimentador de alta velocidad sin parada importado
• Protección anticolisión del alimentador
• ajuste eléctrico del alimentador
• "SMART" - función de arranque con un botón, el alimentador se encuentra automáticamente en su posición
• accionamiento de correa síncrono para garantizar la precisión del papel alimentación
• función de movimiento a izquierda y derecha de la bandeja de pilas
• ventiladores laterales ajustables para alimentación de papel
• función de preapilado de papel, función de alimentación de papel sin interrupción
Mesa de alimentación
• bandas importadas
• la correa se aprieta automáticamente, sin necesidad de ajustar
• rueda de presión adaptativa
• parte delantera eléctrica
• Guías laterales integradas de empuje-tracción
• Acero inoxidable de patrón antiestático importado
• Detector ultrasónico de doble hoja
• "SMART" - función de arranque con un botón, rueda de alimentación está automáticamente en posición
Estación host
• función de ajuste eléctrico de la presión
• función de mantenimiento y reducción de presión automática
• mecanismo intermitente importado y accionamiento de correa síncrono para garantizar precisión de funcionamiento
• Tabla de preajuste
Bastidor y placa inferior
• dispositivo de bloqueo de dos vías con un botón para la persecución y el fondo placa
• función de bloqueo de posicionamiento del marco y del host para garantizar precisión de funcionamiento
• función de protección contra caídas para la cadena y la placa de soporte
• placa inferior integrada, cambio rápido
• placa de acero importada de Alemania
• estructura de la tabla de corte de bloqueo rápido con posicionamiento central
• ajuste fino de la placa de corte
Estructura del host
• anfitrión con diseño exclusivo e innovador y está hecho de materiales especialmente tratados
• resistencia, dureza y duración extremadamente alta
• puede soportar una mayor presión de trabajo y velocidad de trabajo
• función de ajuste eléctrico de la presión
• función de mantenimiento y reducción de presión automática
• mecanismo intermitente importado y accionamiento de correa síncrono para garantizar precisión de funcionamiento
• Tabla de preajuste
Bastidor y placa inferior
• dispositivo de bloqueo de dos vías con un botón para la persecución y el fondo placa
• función de bloqueo de posicionamiento del marco y del host para garantizar precisión de funcionamiento
• función de protección contra caídas para la cadena y la placa de soporte
• placa inferior integrada, cambio rápido
• placa de acero importada de Alemania
• estructura de la tabla de corte de bloqueo rápido con posicionamiento central
• ajuste fino de la placa de corte
Estructura del host
• anfitrión con diseño exclusivo e innovador y está hecho de materiales especialmente tratados
• resistencia, dureza y duración extremadamente alta
• puede soportar una mayor presión de trabajo y velocidad de trabajo
Entrega
• función de entrega auxiliar sin parada automática
• función de muestreo sin parada
• cepillo de frenado servocontrolado con función de ajuste motorizado (longitud y ángulo)
• dispositivo de ajuste fino del pantalón trasero
• Inseter de cinta
• Cortina de seguridad
• "SMART" - función de inicio con un solo botón, la entrega se encuentra automáticamente en posición
• sistema de ventilador de entrega de papel. Se puede ajustar individualmente; velocidad infinitamente variable.
• sistema de lubricación intermitente automática
Cabezal alimentador MAGEG de alta calidad importado de Alemania * opción, 4 aspiradores de recogida y 4 aspiradores de avance, garantizan una alimentación estable y rápida.
Dispositivo de precarga para cargar papel sin detener la máquina, altura máxima de la pila 1800mm
Las pistas de precarga ayudan al operador a empujar la pila de papel a la posición de alimentación de forma precisa y cómoda.
Las posiciones laterales se pueden ajustar para que quepan en papel diferente.
El papel transferido a la disposición frontal se ralentizará para garantizar una colocación precisa.
La placa de transferencia es de acero inoxidable importado de Alemania para hacer que el transporte de papel sea suave y rápido.
UNIDAD DE TROQUELADO
Control preciso y estable de la presión de troquelado, controlada por el servomotor FUJI
Interfaz gráfica fácil de usar gracias a la pantalla táctil de 19 pulgadas con precisión de hasta 0,01mm.
La cadena de troquelado y la placa están bloqueadas por un cilindro neumático de SMC japonés, con sensores de colocación incorrecta para evitar daños causados por factores humanos.
La cadena de troquelado adopta el sistema de línea central para un posicionamiento rápido, de modo que el operador no necesita considerar la posición izquierda-derecha del tablero de troquelado.
También se pueden instalar tablas de troquelado de tamaño no estándar utilizando herramientas auxiliares para facilitar la aplicabilidad de las tablas de corte de los clientes de diferentes modelos .
Barra de agarre, de aleación especial de aluminio, la superficie después del tratamiento de oxidaadopta el método de apertura de doble leva para liberar el papel durante el funcionamiento. Puede reducir la inercia del papel para recoger el papel delgado en orden fácilmente.
UNIDAD DE PELADO
Cadena de pelado de elevación neumática
Sistema de línea central y dispositivo de cierre rápido para la placa pelacables a lograr cambio rápido de trabajos
Memorización de la posición de la cadena de pelado.
| Modelo | CL105TY |
| Tamaño máx. De hoja (mm) | 1060× 770 |
| Tamaño de hoja mín. (Mm) | 450× 370 |
| Tamaño máx. De troquelado (mm) | 1050× 750 |
| Tamaño máx. De estampado (mm) | 1030× 730 |
| Altura máx. De la pila de alimentación (mm) | 1350 |
| Altura máxima de la pila de entrega (mm) | 1200 |
| Presión de trabajo máx.(T) | 300 |
| Potencia nominal (KW) | 46 |
| Potencia del motor principal (KW) | 11 |
| Diámetro longitudinal máx. De la lámina (mm) | 250 |
| Zonas calentadas individualmente | 20 |
| Velocidad(s/h) de trabajo máx. | 7500 |
| Peso de la máquina (kg) | 17000 |
| Margen de pinza (mm) | 8-17 |
| Requisitos de aire | 0,6Mpa, > 0.37m³ /min |
| Dimensiones totales de la máquina (mm) | 6050× 4200× 2260 |
Ruian Chenli Machinery Manufacturing Co., Ltd. Es una empresa profesional que integra I+D, fabricación, venta y servicio de maquinaria y equipos de impresión y embalaje. La empresa se especializa en la producción de máquina de troquelado automático, máquina de pelado, máquina de estampación en caliente, etc.
La empresa se adhiere a las creencias empresariales "orientadas a las personas, la búsqueda de la excelencia", "la reputación primero, el cliente primero" propósitos empresariales, se centra en la innovación científica y tecnológica, la calidad para ganar el principio, y constantemente mejorar la gestión interna y el servicio posventa, para garantizar que proporcionar, satisfacer las necesidades de los clientes y los servicios de productos.
La empresa da la bienvenida a nuevos y viejos clientes para visitarnos, y está dispuesta a trabajar junto con amigos de todos los ámbitos de la vida en casa y en el extranjero para crear brillante.
La máquina de troquelado China puede dividirse en tres categorías: Máquina de corte plano. Máquina de corte circular redonda plana, máquina de corte circular redonda prensada. Se utiliza principalmente para troquelado (rotura completa, media rotura), indentación y bronzing, laminación, descarga automática de residuos, Etc. la máquina de corte utiliza un cuchillo de acero, un molde de metal, un alambre de acero (o una plantilla tallada de una placa de acero), y aplica una cierta presión a través de la placa de grabado para enrollar el producto impreso o cartón en una determinada forma. Es un equipo importante para el procesamiento de envases post-prensa. Se utiliza principalmente para troquelado, desbrotado y estampado en frío de marcas, cartones, tarjetas de felicitación, etc. en la industria del embalaje y la decoración de papel.la máquina de destroquelado ofrecida por Chenli puede usarse para varios tipos de troquelado, no solo alimentación manual de papel, troquelado semiautomático, sino también troquelado automático de alta velocidad; Puede cortar cartón corrugado, cartón, pegatinas y troquelado Corte de goma, esponja, chapa metálica, etc.
Una decisión vital para aumentar rápidamente su productividad. Elegir la máquina de troquelado de cama plana automática de China. Alta velocidad, alta precisión, baja tasa de fallos, bajo mantenimiento, servicio posventa oportuno. Llámenos hoy o comprar en línea en el mercado de chenli!
La máquina de troquelado China puede dividirse en tres categorías: Máquina de corte plano. Máquina de corte circular redonda plana, máquina de corte circular redonda prensada. Se utiliza principalmente para troquelado (rotura completa, media rotura), indentación y bronzing, laminación, descarga automática de residuos, Etc. la máquina de corte utiliza un cuchillo de acero, un molde de metal, un alambre de acero (o una plantilla tallada de una placa de acero), y aplica una cierta presión a través de la placa de grabado para enrollar el producto impreso o cartón en una determinada forma. Es un equipo importante para el procesamiento de envases post-prensa. Se utiliza principalmente para troquelado, desbrotado y estampado en frío de marcas, cartones, tarjetas de felicitación, etc. en la industria del embalaje y la decoración de papel.la máquina de destroquelado ofrecida por Chenli puede usarse para varios tipos de troquelado, no solo alimentación manual de papel, troquelado semiautomático, sino también troquelado automático de alta velocidad; Puede cortar cartón corrugado, cartón, pegatinas y troquelado Corte de goma, esponja, chapa metálica, etc.
Una decisión vital para aumentar rápidamente su productividad. Elegir la máquina de troquelado de cama plana automática de China. Alta velocidad, alta precisión, baja tasa de fallos, bajo mantenimiento, servicio posventa oportuno. Llámenos hoy o comprar en línea en el mercado de chenli!
Q1. ¿Qué tipos de productos se pueden hacer en la máquina de troquelado de chenli?
la máquina de troquelado de chenli es adecuada para el pliegue, troquelado, copa de papel de relieve, placa de papel, caja de papel, caja cuadrada, etc embalaje de papel
Q2. ¿Cuál es la forma de embalaje de la máquina para la entrega?
Embalaje flexible habitual con estructura de hierro
Q3. ¿Cuál es el tiempo de entrega de la máquina?
En general, 20--40 días de envío después de confirmar la disposición.
Q4. ¿Qué tal la Garantía de la máquina?
Un año. Durante este período, cualquier pieza dañada por la máquina-self, el vendedor reparará/reemplazará las piezas de repuesto de forma gratuita. Después de un año, el vendedor suministrará las piezas de repuesto a los compradores como el costo. El servicio de la máquina está en torno a la vida útil de la máquina.
Q5. ¿Qué hay de la instalación y formación de la máquina?
Si el cliente lo solicita, enviaremos a nuestro técnico para que instale y entrene en funcionamiento. El comprador tiene 100USD dietas por día, entradas, alojamiento, comida
Q6.¿Cuáles son las condiciones de pago?
Antes del 100% T/T, el 30% de los depósitos se debe pagar por adelantado, luego el 70% del saldo se debe pagar antes del envío o L/C a la vista, ambos están bien.
Bienvenido a contactar con nosotros libremente o enviarme la consulta si estás interesado en nuestra máquina.
